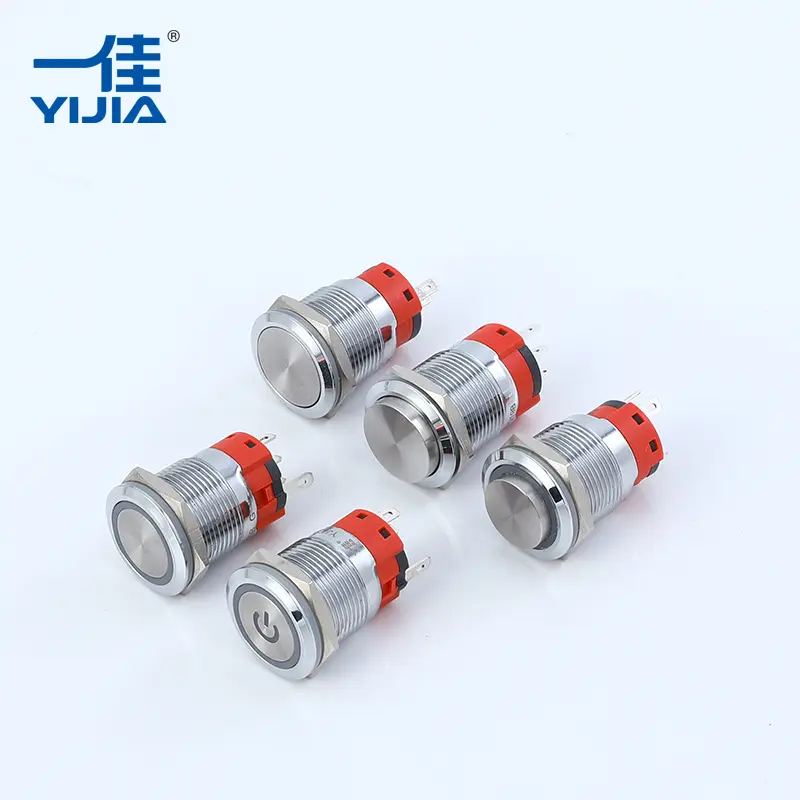

Verlichte drukknopschakelaar

Een verlichte drukknopschakelaar vanYijiaintegreert handmatige bediening met visuele signalering. Deze units zijn voorzien van een high-light LED, aangedreven door grote chips, die de overspanningsweerstand verbetert en de operationele levensduur verlengt. De ingebouwde spanningsreductieweerstand elimineert de noodzaak voor extra componenten, waardoor uw circuitontwerp wordt vereenvoudigd en de totale montagekosten worden verlaagd. Deze schakelaars zijn gemaakt van materialen zoals roestvrij staal en contacten van zilverlegeringen en zorgen voor een lage contactweerstand en een hoge elektrische geleidbaarheid.

Belangrijkste kenmerken

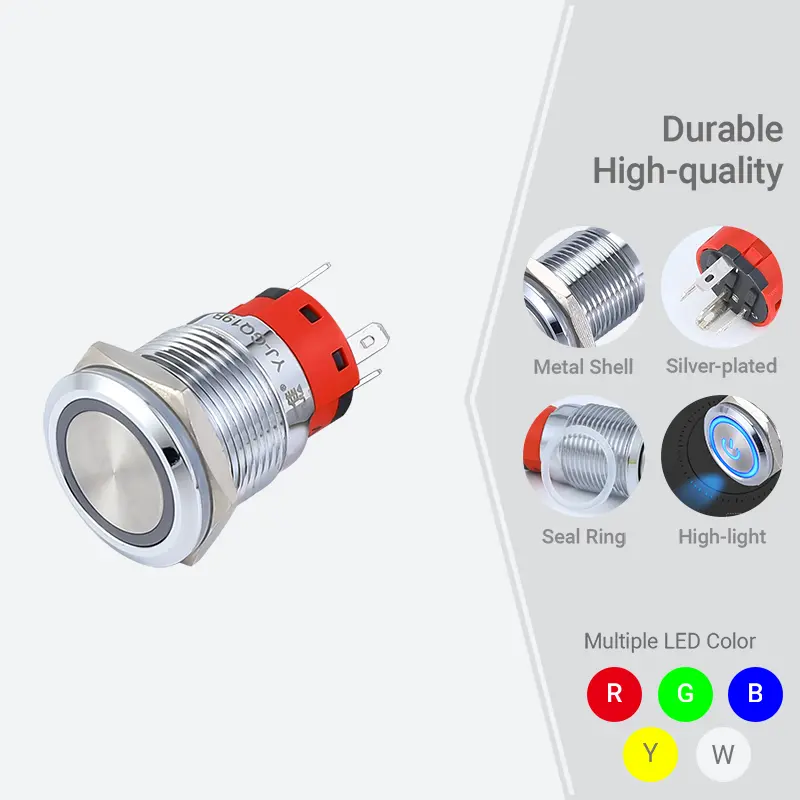

• LED met hoge helderheid: LED-chips met lange levensduur zorgen voor een duidelijke statusindicatie, zelfs in omgevingen met veel omgevingslicht.
• Betrouwbaar contactsysteem: contacten van zilverlegering verminderen de weerstand tot $\le 50m\Omega$, waardoor een stabiele signaaloverdracht wordt gegarandeerd voor zowel hoge als lage stroomtoepassingen.
• Robuuste constructie: Keuze uit verchroomde messing of roestvrijstalen schalen biedt uitstekende weerstand tegen corrosie en fysieke impact.

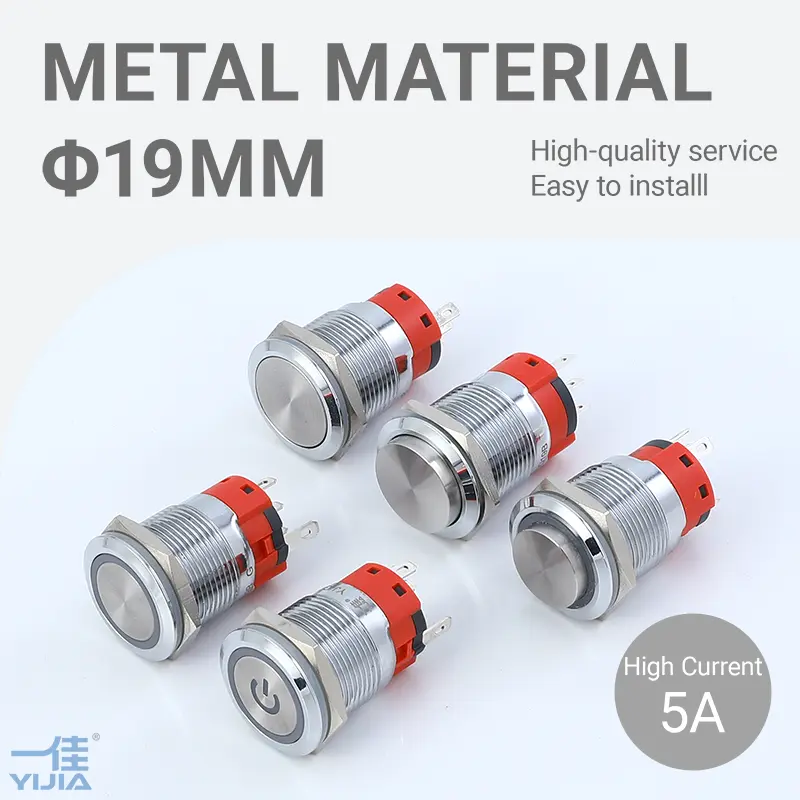

• Diverse montageopties: Verkrijgbaar in meerdere standaarddiameters, waaronder 16 mm, 19 mm, 22 mm en 25 mm, om aan verschillende paneelvereisten te voldoen.

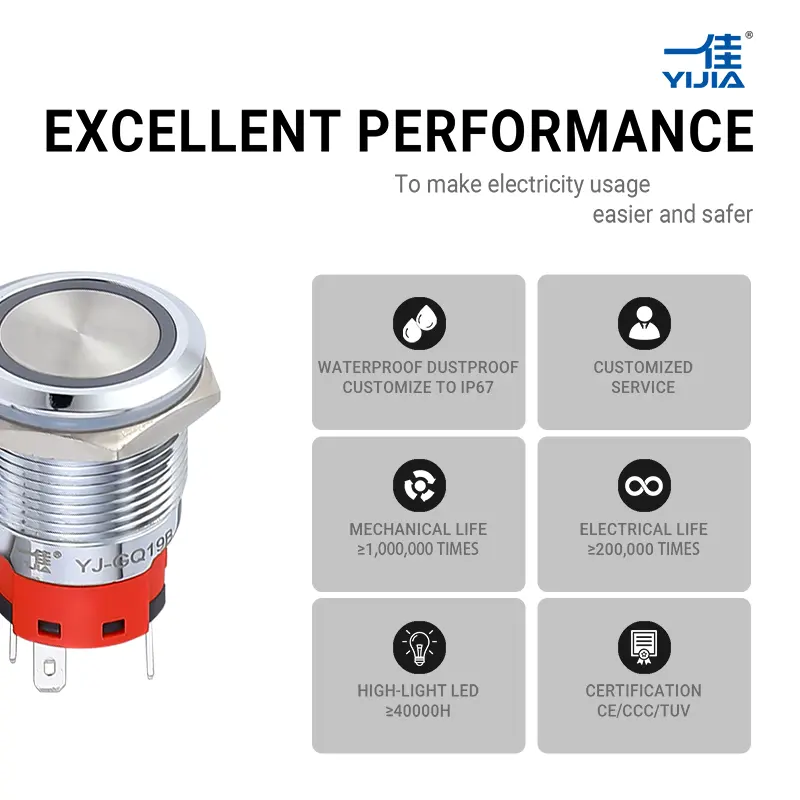

• Superieure bescherming: IP65 geclassificeerd voor stof- en waterbestendigheid, geschikt voor veeleisende industriële omgevingen.

Technische specificaties

Grootte montagegat: 16 mm / 19 mm / 22 mm / 25 mm

Materiaal schaal: roestvrij staal / verchroomd messing / technisch plastic

Contactconfiguratie: 1NO1NC / 2NO2NC / 1NO / 1NC

Bedrijfsmodus: kortstondig (zelfreset) of vergrendelend (zelfremmend)

Huidige capaciteit: hoge stroomondersteuning tot 15A of 18A

LED-spanning: varieert van 3V tot 220V (AC/DC-compatibel)

Mechanische levensduur: Getest gedurende 500.000 cycli

Elektrische levensduur: geclassificeerd voor 100.000 cycli

Productiesterkte

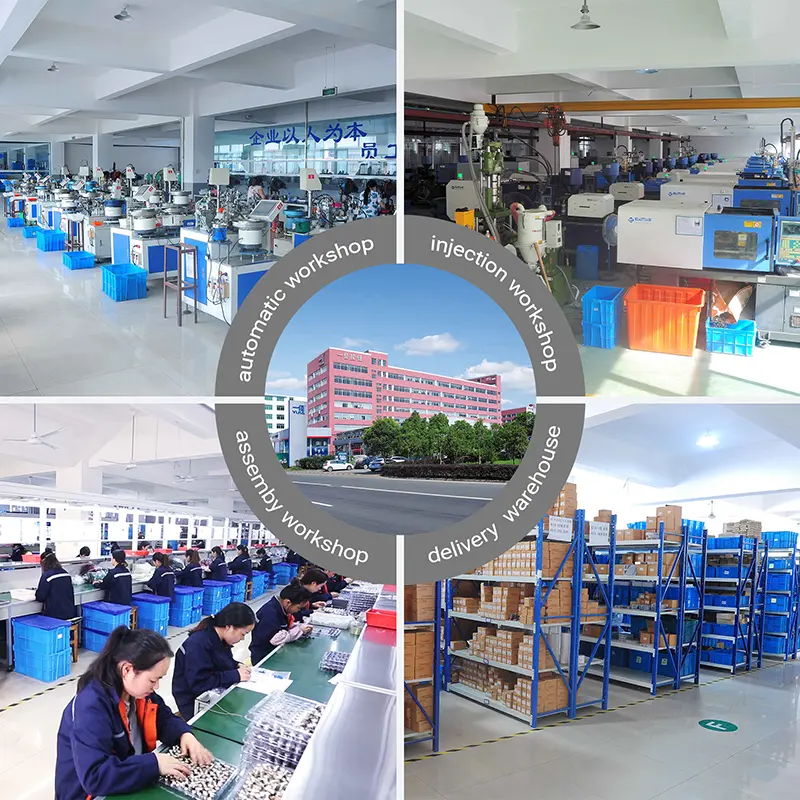

Yijia Industrial Electrical Co., Ltd. werkt met geavanceerde productieapparatuur en een modern managementsysteem. Ons productieproces wordt strikt beheerst door het internationale kwaliteitsmanagementsysteem ISO9001 om ervoor te zorgen dat elke verlichte drukknopschakelaar aan professionele normen voldoet.

• Gecertificeerde kwaliteit: onze productlijn heeft internationale CCC-, CE- en RoHS-certificeringen ontvangen.
• Wereldwijd bereik: Door jarenlang internationaal marktonderzoek op het gebied van vermogenselektronica ontwerpen wij producten die voldoen aan zowel geïmporteerde als onafhankelijke R&D-markteisen.
• OEM/ODM-mogelijkheden: wij bieden op maat gemaakte symbooletsen, specifieke draadaansluitingen en op maat gemaakte behuizingsmaterialen om uw specifieke merk- of technische behoeften te ondersteunen.

Industriële toepassingen

De verlichte drukknopschakelaar wordt op grote schaal gebruikt in verschillende sectoren vanwege zijn veelzijdigheid en robuuste ontwerp:

Besturingssystemen: Ideaal voor consoles, schakelkasten en verdeelkasten.

Mechanische bediening: Veel gebruikt in CNC-machines en geautomatiseerde productielijnen.

Instrumentatie: Betrouwbare prestaties in testapparatuur en medische instrumentenpanelen.

Keuzegids voor inkoop

Om er zeker van te zijn dat u de meest geschikte verlichte drukknopschakelaar voor uw toepassing ontvangt, verzoeken wij u de volgende technische vereisten te bevestigen wanneer u een aanvraag verzendt:

1. Installatieafmetingen: (bijvoorbeeld 16 mm, 22 mm)
2. Belastingsstroomvereisten: (bijv. 7A, 15A)

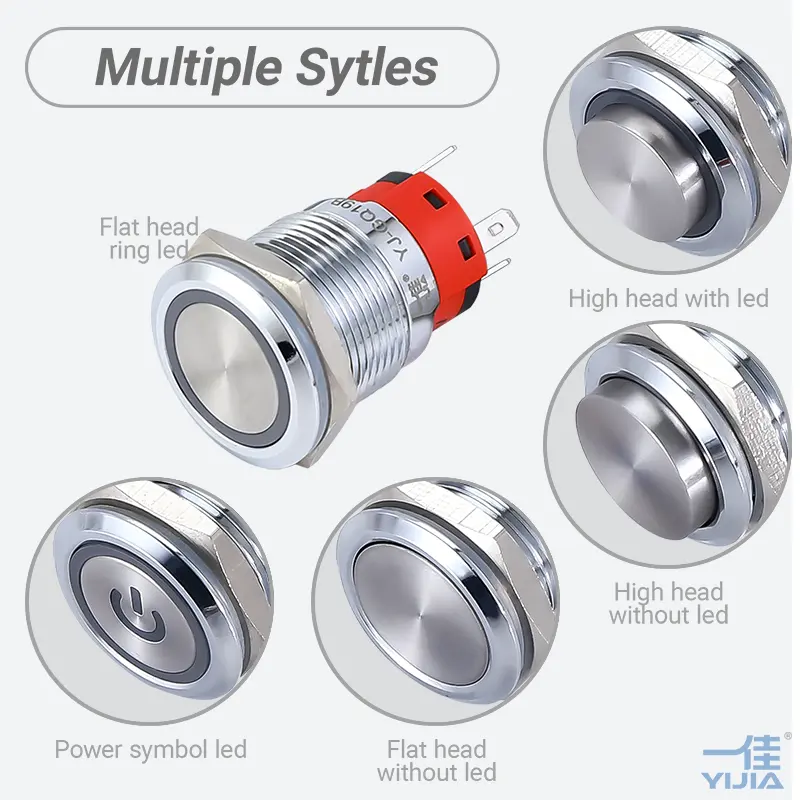

3. Hoofdstijl: (platte kop, hoge kop of aangepast symbool)
4. Bedrijfsmodus: (tijdelijk of vergrendelend)
5. LED-parameters: Vereiste spanning en kleur (rood, groen, blauw, geel, wit)
6. Ketelmateriaal: (roestvrij staal of met messing bekleed chroom)

Veelgestelde vragen

Heeft de LED een externe weerstand nodig?

Nee, de Yijia verlichte drukknopschakelaar bevat een ingebouwde spanningsreductieweerstand. U hoeft alleen maar de juiste spanning op de LED-pinnen aan te sluiten.

Zijn deze schakelaars geschikt voor buitengebruik?

Ja, met een IP65-beschermingsniveau zijn deze schakelaars beschermd tegen stof en waterspatten, waardoor ze betrouwbaar zijn voor de meeste buitenbedieningspanelen.

Wat is het voordeel van contacten van zilverlegeringen?

Zilverlegering biedt superieure elektrische geleidbaarheid en oxidatieweerstand vergeleken met standaard koper, wat een langere elektrische levensduur en stabielere schakelprestaties garandeert.

Kenmerken en voordelen

● 16 mm/19 mm/22 mm/25 mm grootte voor meerdere montagegaten

● Verchroomd messing/roestvrijstalen omhulsel

● 18A/15A hoge stroomcapaciteit

● 1NO/1NC/1NO1NC/2NO contactstructuur

● Hoogwaardig contact van zilverlegering

● Lagere contactweerstand≤50mΩ

● 500.000 cycli lange mechanische levensduur

● 100.000 cycli lange elektrische levensduur

● 50.000 uur LED-levensduur met hoge helderheid

● IP65 beschermingsniveau

● CCC,TUV,CE

● RoHS, (aangepast) bereik

● Beste prijs en hoge prestaties

● Professionele drukknopschakelaars met hoge stroomsterkte

● Ondersteuning voor OEM/ODM

Hoe u het juiste type metalen drukknop selecteert

Beantwoord de volgende vraag en stuur deze naar ons. Wij selecteren het juiste type voor u.

Vraag&Voorbeeld

① de afmetingen van de te installeren drukknop: 16 mm.

② de belastingsstroom die u moet regelen: 7A.

③ het type hoofddeel: platte kop zonder licht.

④ kies de contactstructuur: 1NO/1NC/1NO1NC/2NO.

⑤ Bedrijfsmodus: kortstondig of vergrendelend.

⑥ LED volt en kleur (indien nodig led): DC 24V GROEN.

⑦ kies de materialen van de schaal: roestvrij staal of met messing bekleed chroom.

⑧ speciaal verzoek: waterdicht, aangepast symbool, stopcontact nodig...
