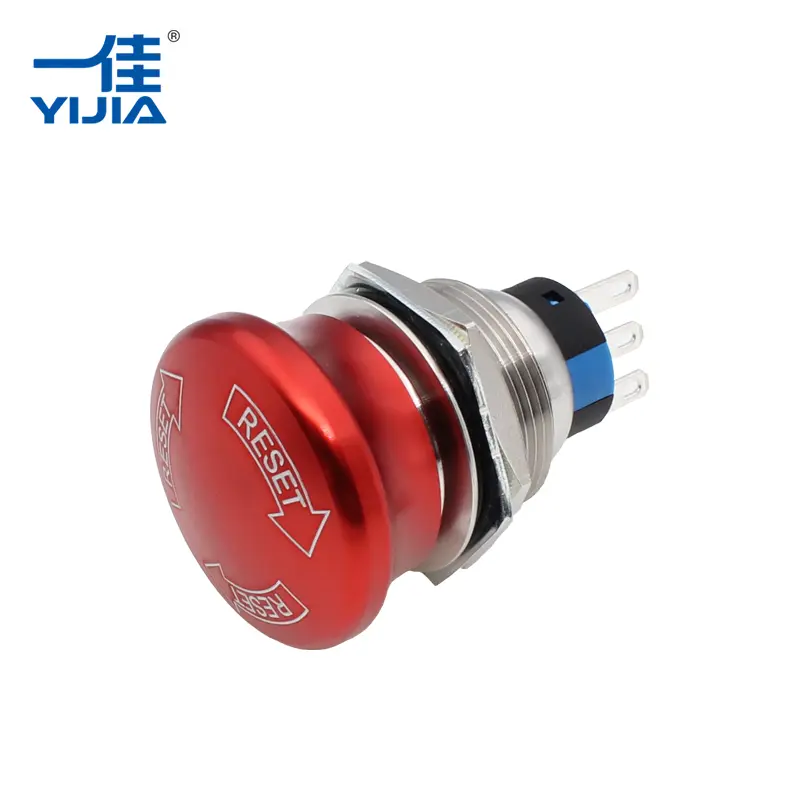

YIJIA Industrieel Elektroco., Ltd.legt uit hoe eenNoodstopknopmaakt gebruik van een push-pull-vergrendelingsmechanisme voor een snelle uitschakeling van de machine en een betrouwbare veiligheidscontrole.
In industriële omgevingen moeten noodbedieningsapparaten onmiddellijk reageren als zich onverwachte situaties voordoen. De push-pull-vergrendelingsstructuur die wordt gebruikt in noodstopknoppen is ontworpen om een eenvoudig maar betrouwbaar bedieningsproces te creëren, waardoor operators apparatuur snel kunnen stoppen en verdere risico's kunnen voorkomen.
Van productiemachines tot automatiseringssystemen: dit mechanisme is een veelgebruikte veiligheidsoplossing geworden omdat het snelle activering, duidelijke statusindicatie en gecontroleerde resetbewerking combineert.
Een noodstopknop is een veiligheidscontrolecomponent die is ontworpen om de werking van de machine te onderbreken tijdens abnormale omstandigheden. Het wordt vaak geïnstalleerd op bedieningspanelen, productieapparatuur, assemblagelijnen en industriële machines waar onmiddellijke uitschakeling vereist kan zijn.
In tegenstelling tot gewone bedieningsschakelaars wordt er geen noodstopapparaat gebruikt voor de dagelijkse start- en stophandelingen. Het belangrijkste doel is om snel te reageren wanneer operators gevaarlijke bewegingen moeten stoppen of schade aan apparatuur moeten voorkomen.
Typische situaties waarbij een noodstop vereist is, zijn onder meer:
- Onverwachte machinestoring
- Veiligheidsproblemen voor de operator
- Abnormale bedrijfsomstandigheden
- Onderhoudsvoorbereiding
- Mogelijke schade aan apparatuur
De effectiviteit van een noodstopsysteem hangt niet alleen af van het elektrische circuit, maar ook van het mechanische ontwerp van de knop zelf.
Het push-pull-vergrendelingsmechanisme is gebaseerd op een eenvoudige mechanische beweging. Wanneer een operator op de noodknop drukt, beweegt de knopkop naar binnen en vergrendelt deze in de geactiveerde positie.
De interne structuur omvat meestal:
- Knopkop
- Vergrendelingsmechanisme
- Veerstructuur
- Contactblok
- Systeem resetten
Wanneer ingedrukt:
- De knopkop beweegt naar beneden.
- Het vergrendelingsmechanisme houdt de knop op zijn plaats.
- De interne contacten veranderen hun elektrische toestand.
- Het aangesloten machinebesturingscircuit ontvangt een stopsignaal.
De knop blijft vergrendeld totdat de operator een resetactie uitvoert. Dit voorkomt dat de werking van de machine per ongeluk wordt hersteld voordat de situatie is gecontroleerd.
| Operatie proces | Mechanische actie | Controleresultaat |
| Druk op de noodknop | Knop beweegt naar binnen en vergrendelt | Machinestopsignaal geactiveerd |
| Houd de vergrendelde positie vast | Intern mechanisme houdt status vast | Voorkomt onbedoelde herstart |
| Trek de knop naar buiten | De vergrendeling wordt handmatig ontgrendeld | Het systeem kan terugkeren naar de normale besturing |
Verschillendnoodstopknoppengebruik verschillende resetmethoden, afhankelijk van de toepassingsvereisten. Het push-pull-type is een van de meest algemeen erkende ontwerpen vanwege de eenvoudige bediening.
Een push-pull-reset werkt door de knopkop handmatig naar buiten te trekken nadat de noodsituatie is opgelost. Het interne mechanisme komt los, waardoor de contacten terugkeren naar hun oorspronkelijke staat.
Andere veel voorkomende resetmethoden zijn:
| Methode opnieuw instellen | Werkingsprincipe | Toepassingskenmerken |
| Push-pull-reset | Trek de knop naar buiten om deze los te maken | Eenvoudige en intuïtieve bediening |
| Draai-reset | Draai de knopkop om te ontgrendelen | Helpt onbedoeld loslaten te voorkomen |
| Sleutel opnieuw instellen | Gebruik een sleutel om te ontgrendelen | Geschikt voor gebieden met beperkte toegang |
De geselecteerde resetmethode is afhankelijk van het ontwerp van de apparatuur, de veiligheidseisen en de gebruiksomgeving.
Een niet-vergrendelende knop kan na het indrukken onmiddellijk terugkeren, waardoor verwarring kan ontstaan over de vraag of het noodcommando is voltooid. De sluitconstructie lost dit probleem op door te zorgen voor een zichtbare en fysieke indicatie.
De vergrendelde positie biedt verschillende voordelen:
- Duidelijke identificatie van de noodstatus
- Voorkomen van onbedoelde herstart van de machine
- Gemakkelijkere inspectie voordat de apparatuur opnieuw wordt opgestart
- Verbeterd bewustzijn van de machinist
Voor industriële systemen werkt de mechanische vergrendelingsfunctie samen met elektrische contacten om een betrouwbaarder veiligheidsantwoord te creëren.
Industriële besturingscomponenten werken vaak in omgevingen waar trillingen, stof en veelvuldig gebruik gebruikelijk zijn. De fysieke structuur van een noodstopapparaat heeft rechtstreeks invloed op de levensduur ervan.
Een hoogwaardige noodstopknop maakt meestal gebruik van duurzame behuizingsmaterialen, waaronder metalen opties zoals roestvrij staal, om de mechanische sterkte en weerstand tegen schokken te verbeteren.
Vergeleken met standaard kunststofconstructies kunnen metalen ontwerpen het volgende bieden:
| Ontwerpfunctie | Praktisch voordeel |
| Metalen behuizing | Betere weerstand tegen mechanische impact |
| Versterkte knoopstructuur | Ondersteunt herhaald gebruik |
| Stabiel contactsysteem | Zorgt voor een betrouwbare elektrische verbinding |
| Slijtvaste materialen | Verlengt de operationele levensduur |
Deze kenmerken zorgen ervoor dat de noodbedieningscomponenten betrouwbaar blijven in veeleisende industriële toepassingen.
De mechanische beweging van de knop moet samenwerken met de elektrische contactstructuur. Wanneer de noodknop wordt geactiveerd, veranderen de interne contacten van status en sturen ze een signaal naar het besturingssysteem.
Veel voorkomende contactregelingen zijn onder meer:
- Normaal gesloten (NC) contacten voor veiligheidscircuits
- Meerdere contactblokken voor verschillende stuursignalen
- Modulaire ontwerpen voor flexibele installatie
Het gebruik van betrouwbare contactmaterialen helpt elektrische storingen veroorzaakt door herhaaldelijk schakelen te verminderen. Gecombineerd met geoptimaliseerde veermechanismen ondersteunt het contactsysteem consistente prestaties tijdens noodsituaties.
Noodstopapparaten worden veel gebruikt in industrieën waar machines onmiddellijke uitschakeling vereisen.
Productiemachines zijn vaak voorzien van noodknoppen op bedieningspanelen of machineframes, zodat operators snel kunnen reageren op onverwachte problemen.
Robotapparatuur en geautomatiseerde productielijnen vereisen snelle uitschakelfuncties om operators en apparatuur te beschermen.
Schakelkasten integreren noodstopfuncties om gecentraliseerd veiligheidsbeheer te bieden.
Machines met bewegende delen, snijsystemen of transportmechanismen maken vaak gebruik van noodbedieningen als onderdeel van hun veiligheidsontwerp.
Bij het kiezen van een geschikt noodstoponderdeel moet rekening worden gehouden met zowel mechanische als elektrische vereisten.
Belangrijke factoren zijn onder meer:
| Selectiefactor | Reden |
| Reset-methode | Bepaalt hoe het systeem weer in bedrijf komt |
| Contactconfiguratie | Moet overeenkomen met het ontwerp van het stuurcircuit |
| Installatiegrootte | Garandeert compatibiliteit met het bedieningspaneel |
| Bedrijfsomgeving | Heeft invloed op materiaal- en beschermingseisen |
| Mechanische duurzaamheid | Beïnvloedt de betrouwbaarheid op lange termijn |
Een goed gekozen noodbedieningscomponent kan de machineveiligheid verbeteren en tegelijkertijd handige onderhouds- en bedieningsprocedures ondersteunen.
Terwijl de industriële automatisering zich blijft ontwikkelen, blijven veiligheidscomponenten essentiële onderdelen van het machineontwerp. De noodstopknop is een directe verbinding tussen operators en apparatuurbeveiligingssystemen.
YIJIA Industrieel Elektroco., Ltd.richt zich op industriële elektrische besturingsproducten, waaronder drukknopschakelaars, signaallampen, relais, schakelaars, zoemers en noodbedieningscomponenten. Door voortdurende productverbetering en kwaliteitsmanagementpraktijken ontwikkelt YIJIA oplossingen die zijn ontworpen voor verschillende industriële besturingstoepassingen.
Het push-pull-vergrendelingsmechanisme combineert mechanische vergrendeling en elektrische schakelfuncties, waardoor een duidelijke en betrouwbare noodreactiemethode ontstaat. Met een duurzame constructie en een praktisch bedieningsontwerp is deNoodstopknopblijft een belangrijke rol spelen bij het verbeteren van de veiligheid en de betrouwbaarheid van moderne industriële apparatuur.
