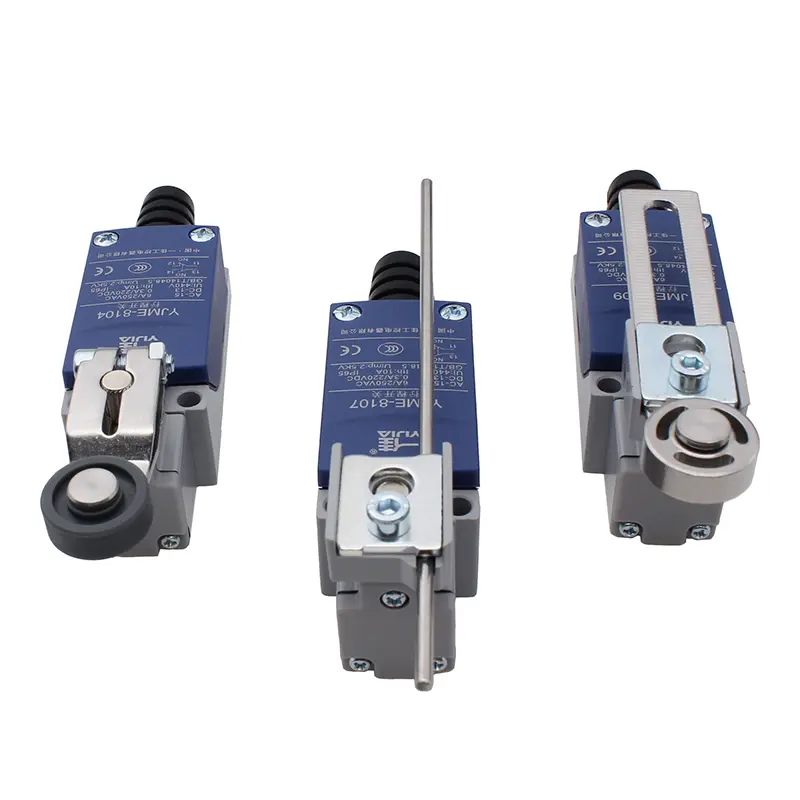

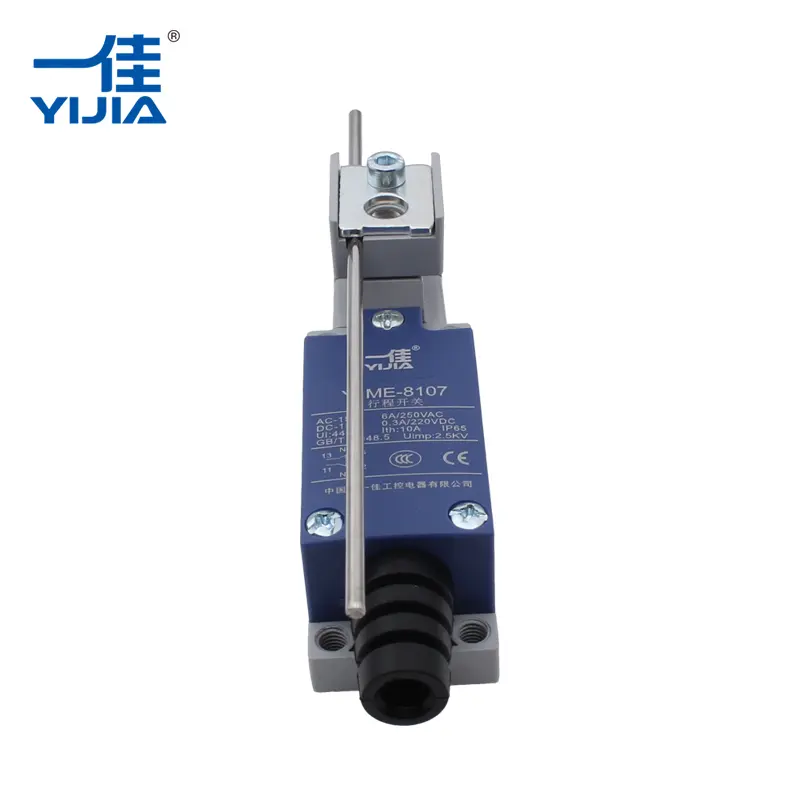

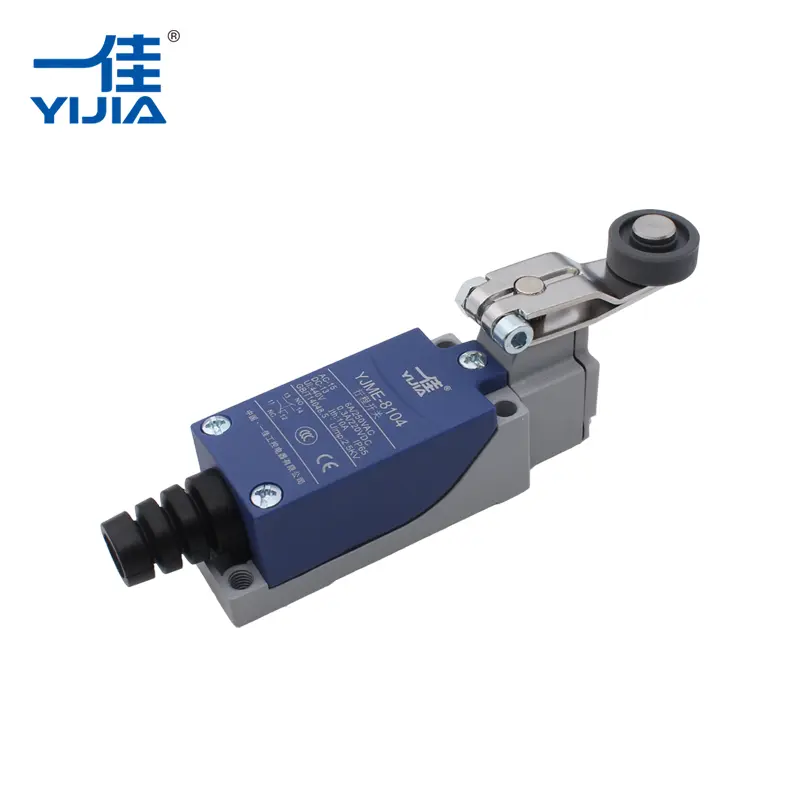

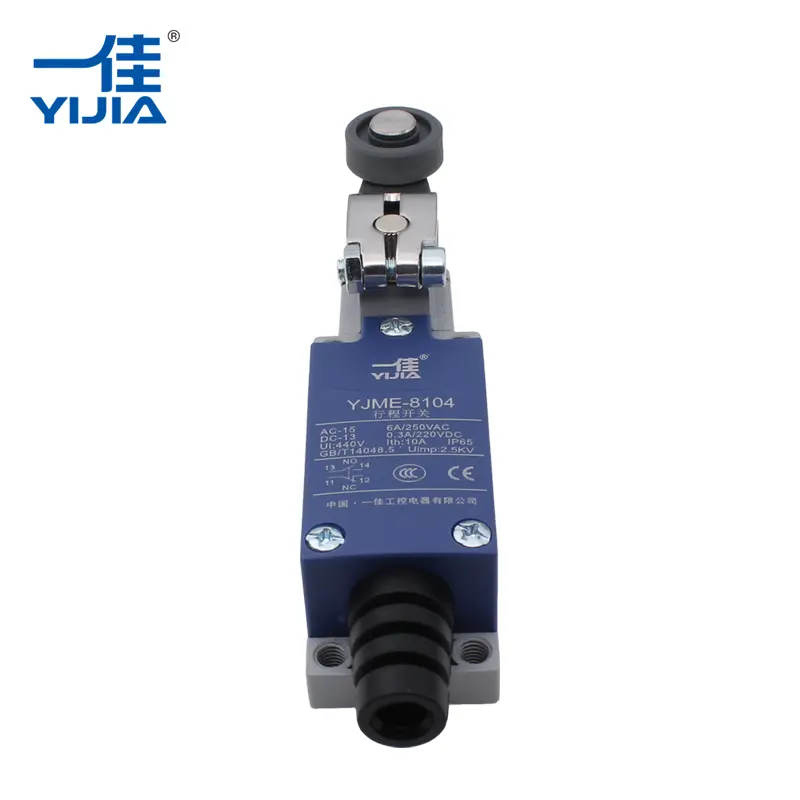

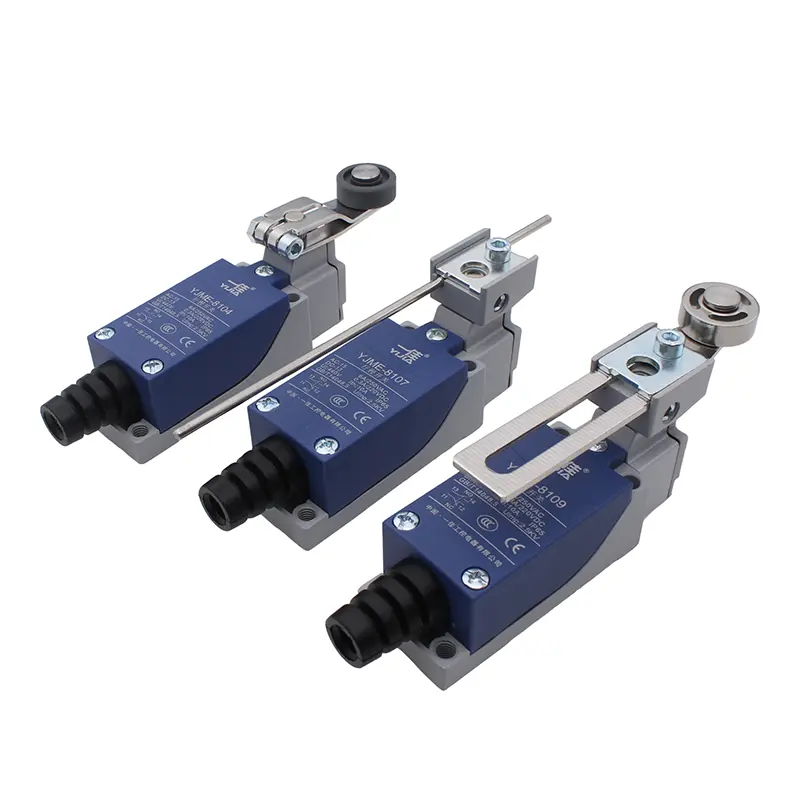

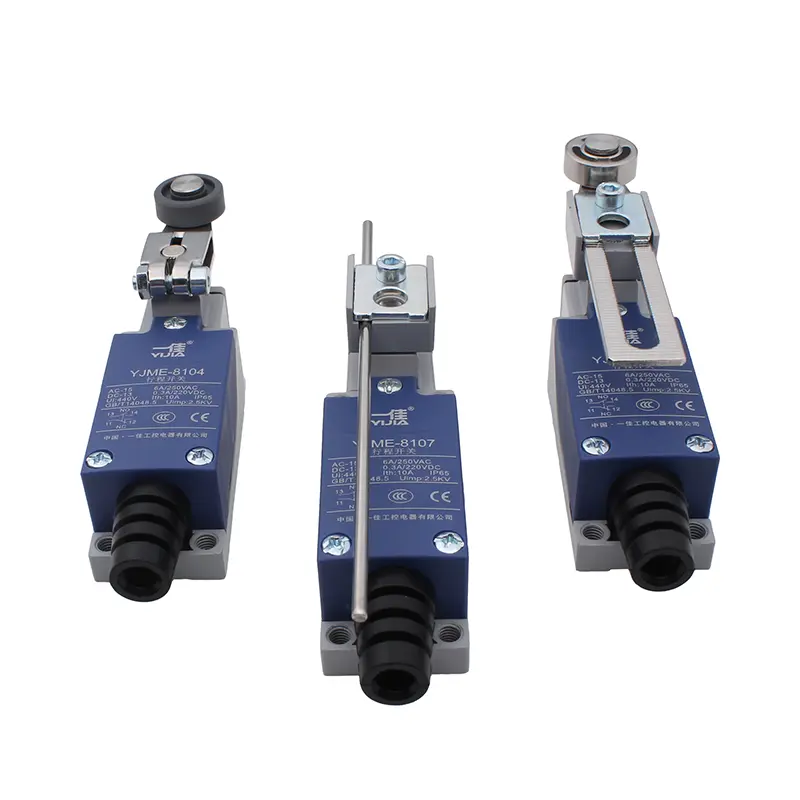

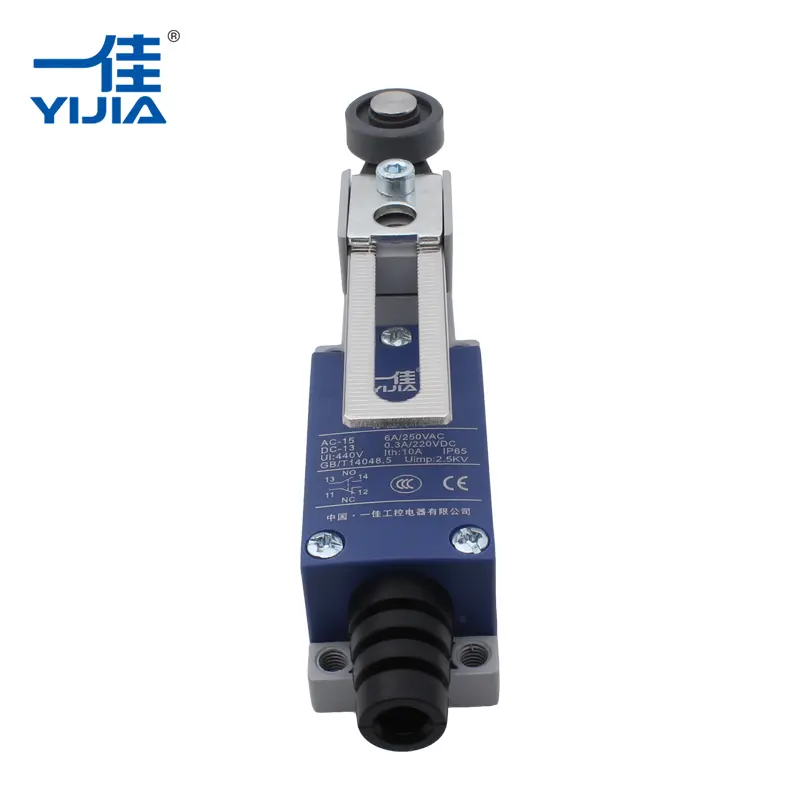

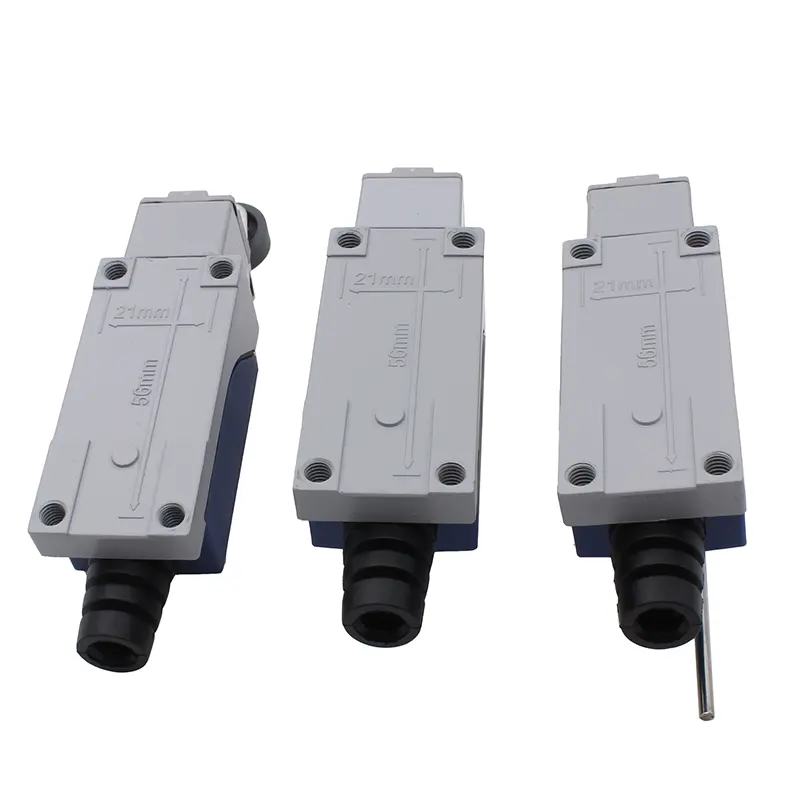

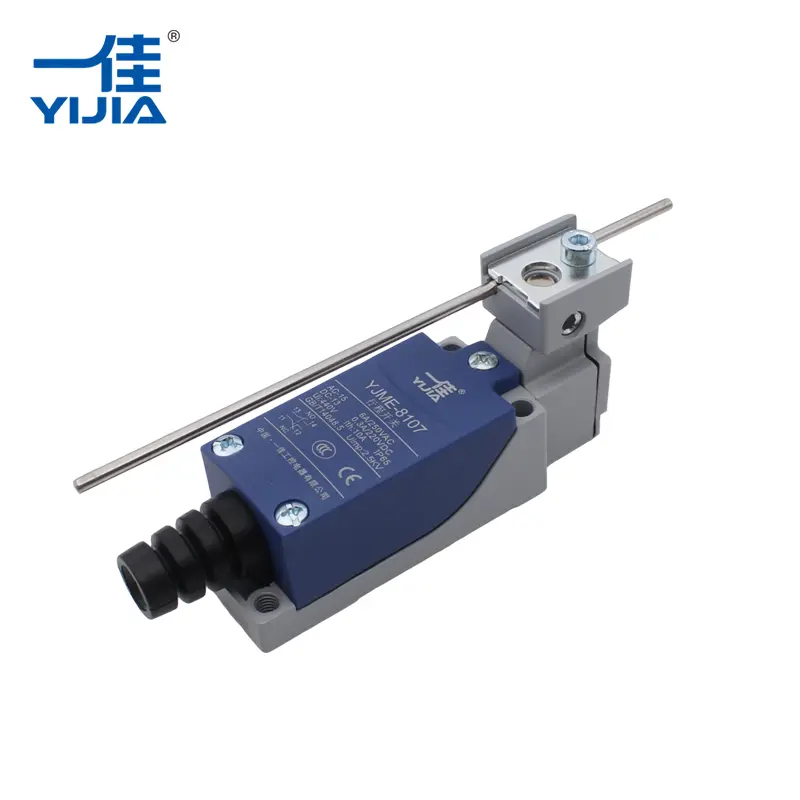

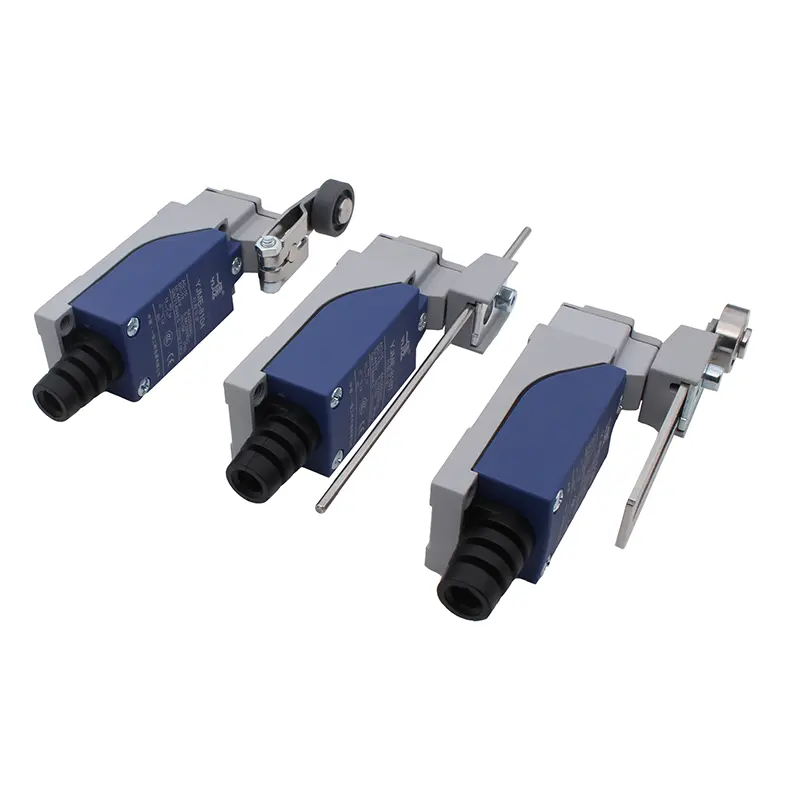

Roterende eindschakelaar

De Yijia roterende eindschakelaar zet mechanische beweging om in elektrische signalen en fungeert als besturingsinterface tussen bewegende delen en elektrische systemen. Door deze schakelaar in uw apparatuur te integreren, kunt u een nauwkeurige bewegingsbeperking en herhaalbare positionering bereiken zonder complexe besturingslogica.

Het wordt vaak gebruikt in systemen waar rotatiegrenzen of verplaatsingslimieten duidelijk moeten worden gedefinieerd en betrouwbaar moeten worden gehandhaafd.

Kernfuncties

Beweging-naar-signaalconversie

Vertaalt roterende mechanische verplaatsing naar stabiele elektrische uitgangssignalen.

Instelbare limietinstelling

Maakt een flexibele configuratie van rotatiehoeken mogelijk om aan verschillende toepassingsvereisten te voldoen.

Positiefeedbackcontrole

Biedt realtime feedback om ervoor te zorgen dat apparatuur binnen vooraf gedefinieerde limieten werkt.

Veiligheid Bescherming

Voorkomt overbelasting of mechanische overschrijding, waardoor slijtage van apparatuur en operationele risico's worden verminderd.

Typische toepassingen

Industriële automatisering

Gebruikt in geautomatiseerde machines en productielijnen om bewegingen over meerdere assen te coördineren.

Kranen en takels

Regelt de hefhoogte en voorkomt overextensie tijdens gebruik.

Liftsystemen

Helpt bij vloerpositionering en deurcontroleprocessen.

Robotica

Biedt nauwkeurige rotatiefeedback voor robotarmen en -gewrichten.

Bouw & Productie

Yijia exploiteert als professionele Chinese fabriek en leverancier geavanceerde faciliteiten, waaronder matrijzenbouw, spuitgieten, stempelen en geautomatiseerde assemblagelijnen. Elke roterende eindschakelaar wordt geproduceerd onder gecontroleerde processen om consistente prestaties te behouden.

De behuizing combineert technische kunststoffen en zinklegering en biedt structurele stabiliteit, zelfs in veeleisende industriële omgevingen. Het interne ontwerp is gericht op duurzaamheid en betrouwbare schakelprestaties bij langdurig gebruik.

Belangrijkste prestatieparameters

Contactmateriaal: hoogwaardige contacten van zilverlegering.

Huidige capaciteit: tot 10A.

Contactweerstand: ≤50mΩ.

Mechanische levensduur: meer dan 10.000.000 cycli.

Elektrische levensduur: 500.000 cycli.

Contactconfiguratie: 1NO1NC (één normaal open, één normaal gesloten).

Beschermingsgraad: IP65.

Productcertificeringen: CCC, CE, RoHS.

Ontwerpkenmerken

• Robuuste behuizingsstructuur

Combinatie van duurzame kunststof en metalen materialen voor mechanische sterkte.

• Tegen stof beschermde aansluitingen

Geïsoleerde bedradingsterminals helpen vervuiling, corrosie en draadschade te voorkomen.

• stabiel schakelmechanisme

Ontworpen voor herhaalde bediening met consistente elektrische prestaties.

• Aanpassingsvermogen aan zware omgevingen

Geschikt voor industriële omgevingen met trillingen, stof en continu gebruik.

Producteigenschappen en voordelen

1. Robuust en duurzaam: gebouwd met een behuizing van technisch plastic en zinklegering, die een lichtgewicht ontwerp combineert met uitzonderlijke sterkte.
2. Hoge belastbaarheid: beschikt over een hoge stroomcapaciteit van 10 A en voldoet aan de eisen van verschillende industriële belastingen.
3. Transmissie met lage impedantie: contacten van zilverlegering zorgen voor een extreem lage contactweerstand en een zeer efficiënte signaaloverdracht.
4. Betrouwbaarheid op lange termijn: Beschikt over een mechanische levensduur van tientallen miljoenen cycli, waardoor de frequentie van onderhoud en vervanging wordt verminderd.
5. Aanpasbaarheid aan de omgeving: Beschikt over een stofdicht en geïsoleerd ontwerp, waardoor een stabiele werking wordt gegarandeerd, zelfs in complexe industriële omgevingen.
6. Onmiddellijke beschikbaarheid: roterende eindschakelaars worden op voorraad gehouden en zijn klaar voor onmiddellijke verzending.

Kenmerken en voordelen

● Technische kunststoffen en behuizing van zinklegering

● Stofdicht geïsoleerde terminal

● 10A hoge stroomcapaciteit

● 1NO1NC-contactstructuur

● Hoogwaardig contact van zilverlegering

● Lagere contactweerstand≤50mΩ

● 10.000.000 cycli lange mechanische levensduur

● 500.000 cycli lange elektrische levensduur

● IP65-beschermingsniveau

● CCC,CE

● RoHS

● Beste prijs en hoge prestaties

● Eindschakelaar op voorraad
